Bau und Montage der Kabine
Stand 24.06.2023
So soll die Kabine einmal aussehen. Auf der Zeichnung ohne Fahrgestell.
Im Gegensatz zu den in Massenproduktion hergestellten Wohnmobilen, bei denen zuerst auf der Bodenplatte die Möbel gestellt werden, wird bei RhönCamp zunächst die Kabine komplett montiert. Im Anschluss erfolgt der Innenausbau in der Kabine.

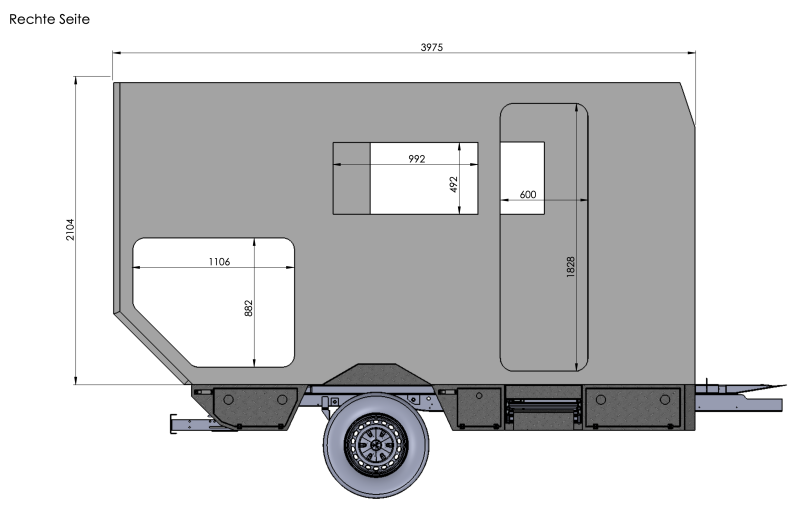

Die Maße der Kabine (Außen) als Bespiel Wer mehr Informationen zu den Abmessungen haben möchte, bitte direkt an RhönCamp wenden.
Material der Wände, Decke und Böden
An diesem Muster ist der feste XPS Kern und die Wabenstruktur der Wände gut zu erkennen
Als Material für die Seitenwände wird eine FCKW und HFCKW freie Sandwich Paneele die aus einen XPS-Hartschaumkern besteht verwendet. Der XPS Hartschaumkern hat eine Feuchtigkeitsaufnahme von <5%.
Damit richten evtl. Undichtigkeiten an der Kabine keinen Schaden an. Bei Serien Wohnmobilen, sogenannte weiße Ware, kann das auf Grund der Konstruktion dieser Fahrzeuge immer ein Problem sein. Die Außenseite der Wände besteht aus einer Polypropylen (PP) Wabenstruktur. Diese ist beidseitig beschichtet mit GFK Polyesterlaminat. Außen ist eine zusätzliche Deckschicht aus Gelocat mit einem hohen Glasgehalt angebracht (59%).
Da auch an den Innenseite der Wände kein Holzfurnier als Verkleidung angebracht wird, kann evtl. eindringendes Wasser bzw. Kondenswasser auch hier keinen Schaden anrichten. Das ganze Material ist Recycelbar, spielt aber aktuell für mich keine Rolle. Die Lebenserwartung der Kabine liegt über meiner....... ;).
Der XPS Kern der Seitenwände beträgt 40mm, der Decke 50mm und des Boden ist 60mm. Das ergibt eine hervorragende Isolation.
Update 24.12.2024: Rhön Camp verbaut seit geraumer Zeit einen Boden mit einer Stärke von 65mm und eine Decke mit einer Stärke von 55mm. Das verbessert noch einmal die Isolation und gibt dem Aufbau noch mehr Stabilität. Führt aber auch zu einem leicht höheren Gewicht.
Hinzu kommt noch die ca. 3-4mm starke Wabenstruktur (siehe Foto rechts) . Die Wabenstruktur gibt der Seitenwand eine extrem hohe Festigkeit und isoliert die Kabine hervorragend (-30 Grad). Und ist es vor allem im Vergleich zu GFK und Alu Kabinen leichter, bei besseren Eigenschaften. Hat allerdings seinen Preis.
An verschiedenen Stellen wurden entsprechend den Konstruktionszeichnungen Aluprofile eingelassen, z.B. um die Kabine auf dem Rahmen zu befestigen bzw. um die Außenstaukästen anzubringen.
Zu den verwendeten Eckprofilen folgen noch Informationen und zu den Verbindungen

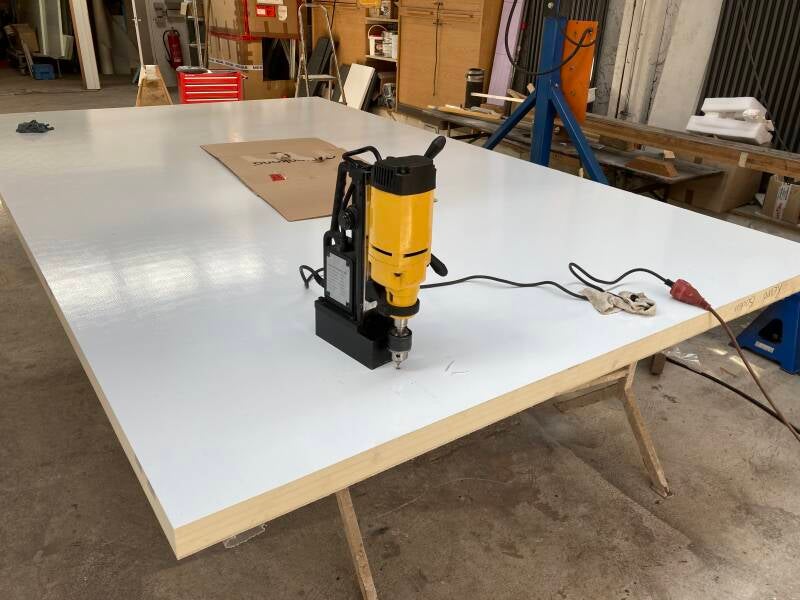

Der Bau der Kabine beginnt, die Seitenwände, Decke und der Boden werden zugeschnitten.
Seitenwand, die Ausschnitte für Heckgarage werden eingezeichnet
Das "Richtfest"steht bevor. Das Zusammensetzen der einzelnen Elemente ist Präzisionsarbeit und erfordert viel Handwerkliches Geschick. Wenn die Kabine schief zusammengesetzt wird oder die Wände über die Profile nicht richtig verbunden werden, übersteht man die erste Reise nicht.
Kabinen aus dieser Manufaktur sind schon seit einigen Jahren auf vielen Kontinenten unterwegs. Reklamationen gab es bisher keine.
Im Rumänien (siehe Reisebericht Griechenland) bin ich versehentlich "Off Road" gefahren. Eine Strecke die ich, wenn ich es vorher gewusst hätte, nicht gefahren wäre. Das Fahrgestell hatte sich massiv verwindet hatte. Der Aufbau hatte keinen Schaden genommen.
Die Seitenklappen (Heckgarage) und Eingangstür werden für die Montage vorbereitet. Hier ist eine gute Abdichtung erforderlich um Wämebrücken zu vermeiden.
Die Kabine ist fertig, wegen dem Ukraine Krieg werden die Echtglasfenster mit 3 Monaten Verspätung geliefert. D.h. warten.
Die Eingangstür zur Kabine ist montiert. Der Schließmechanismus verfügt über Riegelstangen die Tür 2x zusätzlich sichert. Das von Einbrechern bevorzugte Aufhebeln der Tür unten wird somit erschwert. Rechts die Tür für den Durchgang vom Bad zur Fahrerkabine, auch diese Tür ist verschließbar und mit 4 Scharnieren versehen.
Der Boden für die Toilette und Dusche (Rohling).
Der eingebaute Boden für den Bereich Dusche und Toilette . Ich werden diesen Bereich später bewusst Bad nennen. Es ist ein vollwertiges Bad in dem ich (1,90m und Gewicht >100 kg ausreichend Platz habe).
Endlich wurden die Fenster und Dachluken geliefert und werden gleich eingebaut. Im ersten Bild einer der Dachluken
Unkonventionelle aber wirksame Vorgehensweise um den verklebten Fensterrahmen fest mit der Kabine zu verbinden.
Man beachte die sich auch innen angebrachten Winkelprofile. Das gibt der Kabine weitere Stabilität und vermeidet Wärmebrücken (umgangssprachlich auch Kältebrücken genannt, was verkehrt ist)
Die Montage der Kabine erfolgt ohne Hilfsrahmen auf dem Fahrgestell da die Kabine selbst etwas "dynamisch" ist.
Zwischen Kabine und Rahmen werden an den Befestigungen Gummipuffer angebracht um Verwindungen bei extremen Pisten abzufangen. Ingesamt wir die Kabine an 8 Punkten auf dem Rahmen verschraubt.
Vor der Montage der Kabine wird der Rahmen zum ersten Mal mit einem zusätzlichen Rostschutz behandelt. Später lasse ich das gesamte Fahrerhaus und Rahmen noch einmal mit Wachs versiegeln.
Nachdem die Kabine beim Lackierer aus der TrockenKabine gefahren wird, bin ich selbst mit vor Ort um die Qualität zu kontrollieren. Eine kleine Stelle muss nachgearbeitet werden. Ansonsten bin ich zufrieden.
Die grauen Plastikteile werden später noch einmal demontiert und mit dunklen Raptorlack verschönert.
Der Kabinenbauer hat noch den Dachgepäckträger und den Unterfahrschutz montiert. Jetzt kann der Innenausbau erfolgen.
Ausblick:
Die erste Übernachtung, Autark in der Nähe von Sondershausen
und bei Minus 13 Grad in der Nähe von Neuhaus übernachtet. Alle Systeme haben funktioniert.
Ich freue mich über Eure Kommentare und stehe für Fragen gern zur Verfügung.
